產品推廣課堂——TC5013塔機

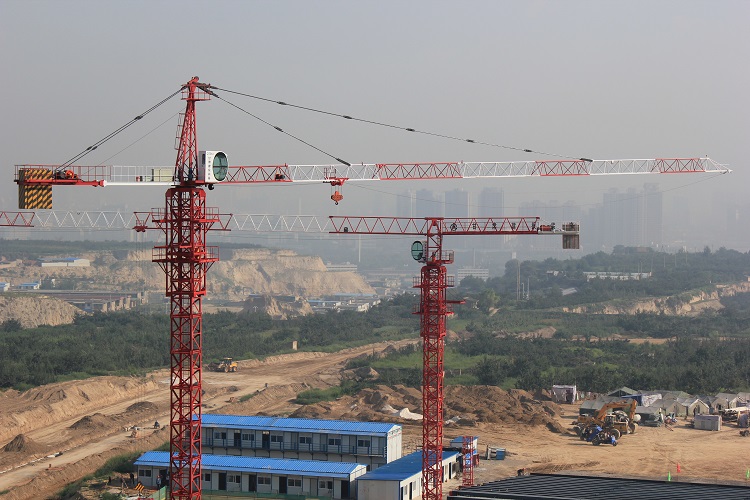

一、QTZ63(TC5013)塔式起重機為新型建筑用塔式起重機，該機為水平臂架，小車變幅，上回轉自升式多用途塔機，性能參數及技術指標達到國內領先水平。其標準臂長為50m，標準變臂可達45m。最大起重量為6t，額定起重力矩為63t?m。50m臂長時，最大起重力矩可達到87t?m，基本上達到現行80t?m塔機的起重性能，該機主要特點如下：

1.1上部采用液壓頂升，來實現增加或減少塔身標準節，使塔機能隨著建筑物高度變化而升高或降低，同時塔機的起重能力不因塔機的升高而降低。

1.2工作速度高，調速性能好，工作平穩，效率高。

起升機構采用三速電機加單速比減速箱，能實現重載低速，輕載高速，最高起升速度可達80m/min。

變幅機構牽引小車在水平臂上變幅，具有良好的安裝就位性能。

回轉機構采用行星減速機，配置液力耦合器，承載能力高，起制動平穩，工作可靠。

1.3工作范圍大，工作方式多，適用對象廣。

塔機有獨立固定式及附著于建筑物兩種工作方式，以滿足不同的使用要求。

塔機獨立固定式工作，最大起升高度為40m。

附著式的最大起升高度可達140m。附著式塔機的塔身可安裝在建筑物附近旁的混凝土基礎上，為了減少塔身計算長度來保持其設計起重能力，設有五套附著裝置，第一附著裝置距基礎面32m，第二附著裝置距第一附著裝置24m，第三附著裝置距第二附著裝置24m，第四附著裝置距第三附著裝置21m，第五附著裝置距第四附著裝置18m，附著點的高度允許現場根據樓層的高度做些適當的調整。

1.4該機設有起升高度限位器、小車變幅限位器、力矩限制器、起重量限制器、回轉限位器、小車斷繩保護裝置、小車斷軸保護裝置、鋼絲繩防脫裝置等各種安全裝置。各種安全裝置的設置，可保證塔機工作安全可靠。

1.5司機室獨立側置，視野好，給操作者創(chuàng )造了較好的工作環境。

1.6整機布置合理，外形美觀。

1.7起重臂采用剛性雙拉桿支承，結構輕巧。

1.8使用方便，維修簡單。

由于該機具有以上特點，因而它適用于高層飯店、居民住宅、高層工業建筑、大跨度工業廠房以及采用滑模法施工的高大煙囪及筒倉等高塔形建筑物的大型建筑工程中。

該塔機安裝僅需16t汽車式起重機就能實現，方便迅速。

1.9塔機整機的工作級別是A5,載荷狀態是Q2，名義載荷譜系數Kf為0.25，利用等級為U5，總工作循環次數N1為1.25×105。

二、維保小技巧：

液壓爬升系統的維護與保養

1、嚴格按附表2中的規定進行加油和更換油，并清洗油箱內部。

2、溢流閥的壓力調整后，不得隨意變動，每次進行爬升之前，應用油壓表檢查其壓力是否正常。

3、應經常檢查各部管接頭是否緊固嚴密，不準有漏油現象。

4、濾油器要經常檢查有無堵塞，檢查安全閥在使用后調整值是否變動。

5、油泵、油缸和控制閥，如發現滲漏應及時檢修。

6、塔機安裝和大修后初次起動油泵時，應先檢查入口和出口是否接反，轉動方向是否正確，吸油管路是否漏氣，然后用手試轉，最后在規定轉速內起動和試運轉。

7、在冬季起動時，要開開停停往復數次，待油溫上升和控制閥動作靈活后再正式使用。
